Габаритные чертежи циркуляционных насосов

Насос циркуляционный модификации ЦНЛ представляет собой моноблочный вертикальный одноступенчатый насос и предназначен для обеспечения принудительного перекачивания воды (жидкостей), не содержащих механических примесей, в системах отопления, кондиционирования, горячего водоснабжения и других системах и областях.

С целью передачи крутящего момента в агрегатах используют электродвигатели.
Тип электропривода - трехфазные общепромышленные асинхронные электродвигатели специального исполнения.

Условное обозначение
на примере насоса ЦНЛ 25/85-0,37/2, где:
- ЦНЛ: Циркуляционный насос "в линию";
- 25: условный диаметр патрубков, мм;
- 85: наружный диаметр рабочего колеса, мм;
- 0,37: мощность привода, кВт;
- 2: частота вращения вала двигателя 2900 об/мин.

Рисунок 1 - насос циркуляционный в разрезе с описанием деталей.

Рисунок 2 - чертежи насосов.

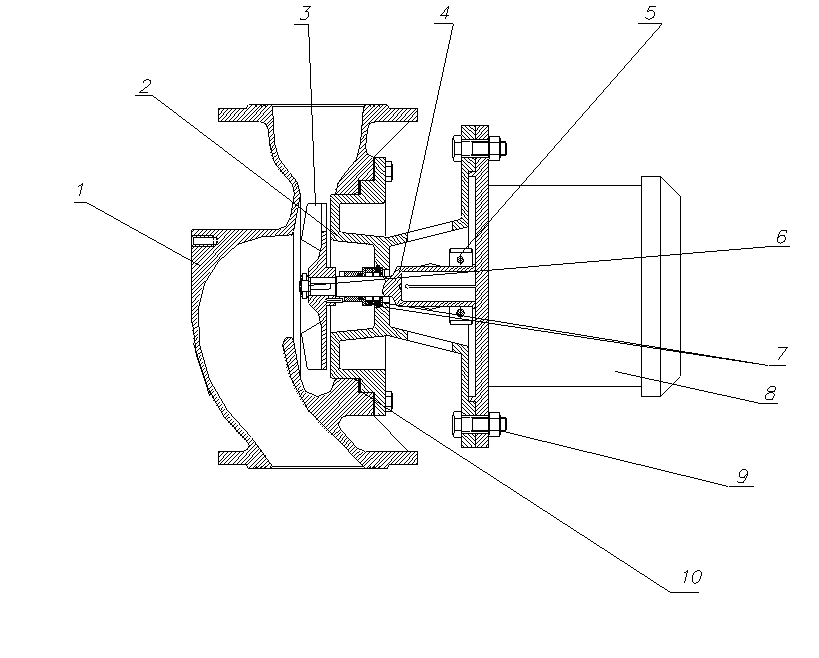

Рис. 1 Насос в разрезе


1 - корпус 2 - фонарь 3 - рабочее колесо 4 - вал
5 - муфта 6 - с левой резьбой гайка 7 - уплотнение торцевое в сборе 8 - электропривод
9 - крепёж 10 - уплотнение паронитовое

Рис.2 Габаритный чертеж насоса
